本文指导您完成设备的功能配置。
对于文档中出现的符号，说明如下所示。
符号 | 说明 |
说明 | 说明类文字，表示对正文的补充和解释。 |
注意 | 注意类文字，表示提醒用户一些重要的操作或者防范潜在的 伤害和财产损失危险。如果不加避免，有可能造成伤害事故 设备损坏或业务中断。 |
危险 | 危险类文字，表示有高度潜在风险，如果不加避免，有可能 造成人员伤亡的重大危险。 |
、
本产品通过接入抓拍机、出入口控制机、远距离读卡器等智能交通设备，实现停车场/出入口 对过车/行人信息的存储、转发、查询、统计、分析和视频预览。通过接入读卡器、票箱控制 器和道闸等外部设备，实现对进出车辆的收费，支持收费明细的查询和统计。
本产品适用于各收费停车场，方便物业管理人员对进出车辆及人员进行管控，支持对相应车 辆进行停车收费。
说明 推荐软件搭配终端硬件产品使用。
首次打开软件时需要连接数据库、激活并设置登录密码，才能正常登录和使用。
前提条件
已安装数据库。
操作步骤
1. 配置数据库。
1) 双击软件图标。
2) 选择数据库。
图 2-1 选择数据库
说明 如数据库在本地，则选择本地数据库。如数据库在其它终端上，则选择远程数据库并设 置数据库对应的 IP 地址。
3) 单击确认。
2. 设置超级管理员密码。
1) 输入新密码并确认密码。
图 2-2 设置超级管理员密码
注意
为提高产品网络使用的安全性，设置的密码长度需达到 8~16 位，且至少由数字、小写字 母、大写字母和特殊字符中的两种或两种以上类型组合而成。否则设置无法通过。
2) 单击确定。
3. 登入出入口终端管理系统。
1) 输入用户名和密码。
2) 可选操作: 按实际需求勾选记住密码或自动登录。
3) 单击登录。
停车收费详细配置流程如下，本章主要介绍每个配置环节的基础操作，详细配置请查看各个 章节内容。
图 3-1 停车收费配置流程
软件运行环境需要与其他设备进行网络通讯时，需配置 IP 地址。
操作步骤
1. 单击
→ 参数配置 → 参数配置 → 其他配置 。
2. 在本地 IP 地址中输入软件运行环境（例如所在终端）的 IP 地址。
图 3-2 配置运行 IP 地址
3. 当软件运行环境是双网口时，勾选终端启用双地址，输入 IP 地址，可使用多个网口进行数 据传输。
示例
例如输入本地 IP 地址，用于内网访问，双地址中输入外网 IP 地址，用于接入平台，进行远 程访问。
4. 单击保存参数。
单击
→ 设备管理 ，可根据实际需求添加设备。具体操作步骤详见 设备管理 。
软件支持配置停车场，方便实现停车场出入口的自动化过车与收费管理。
操作步骤
1. 添加停车场。
1) 单击 → 参数配置 → 参数配置 → 其他配置 。
图 3-3 配置停车场
2) 单击配置停车位，勾选主停车场并设置相关参数。
3) 按实际需求，勾选子停车场并设置相关参数。
说明
最多支持启用 4 个子停车场。
4) 单击确定。
2. 单击出入口。
3. 按实际需求，勾选出入口。
4. 填写出入口名称、车道名称。
5. 选择隶属停车场。
图 3-4 配置出入口
6. 选择工作模式、车道类型并勾选放行规则。
7. 可选操作: 按实际需求，勾选锁闸时间并设置时间段。
说明
最多支持设置 2 段锁闸时间。
8. 选择车道，单击添加，所在通道绑定设备。
说明 单击移除可解绑设备。
9. 单击启动牌识，开启车牌识别。
10. 单击保存并应用。
软件支持批量导入车卡信息。
操作步骤
1. 单击 车卡管理 → 导出 ，导出 Excel 至本地。
2. 填写 Excel。
说明
其中车牌号码、卡号、卡片类型、工本费、开始时间、截止时间、车卡分类、车主姓名和 手机号码为必填项。
3. 单击车卡管理。
4. 单击导入。
5. 选择导入文件并导入。 结果说明 显示导入的车卡信息。
软件支持批量导入布控车辆名单。
操作步骤
1. 单击 布控管理 → 导出布控车辆 ，导出 Excel 至本地。
2. 填写 Excel。
说明 其中开始时间、结束时间和状态为必填项。
3. 单击布控管理。
4. 单击导入布控车辆。
5. 选择导入文件并导入。 结果说明 界面显示导入的车辆信息。
软件支持根据场景配置不同的收费规则，根据车辆类型绑定不同的收费规则且收费规则可单 独使用也可组合使用。
操作步骤
1. 单击
→ 收费配置 → 收费规则 。
2. 单击添加。
说明 可参照左侧收费范例进行配置。双击收费范例图片，可自动配置收费范例。
图 3-5 添加收费规则
3. 设置是否匹配临时车，选择车辆类型。
4. 输入规则名称。
5. 选择收费类型并配置相关参数。
不收费 适用于不收费的停车场，所有车辆都可以免费进出。
按时收 费
按次收 费
分时段 收费
分时收 费
日夜分 时按次 收费
适用于按照停车时长以单位时间收费的停车场。例如，停车 1 小时以内，每
小时收费 4 元；超过 1 小时，每半小时收费 2 元。
适用于按照停车次数收费的停车场。例如，小型汽车每次停车收费 4 元；大
型汽车每次停车收费 8 元。 适用于按照停车时长以固定金额收费的停车场。例如，2 小时以内收费 5 元；
超过 2 小时不到 4 小时收费 10 元；超过 4 小时不到 8 小时收费 15 元。
适用于按照时间段以固定金额收费的停车场。例如，08:00~12:00 收费 8 元；
12:00~20:00 收费 10 元。
适用于白天按照停车时长以单位时间收费，夜晚按照停车次数收费的停车场。 白天和夜晚的时间可设置。例如，白天（08:00~18:00）每小时收费 4 元；夜
晚（18:00~08:00）停车一次收费 10 元。
按单位 时段收 费
复合规 则收费
6. 单击确定。
适用于区分时间段，每个时间段按照单位时间收费的停车场。例如，在 08:00~12:00 的时间段内，每半小时收费 2 元；在 12:00~20:00 的时间段内， 每半小时收费 3 元。
适用于不同停车时长，按照不同的收费规则进行累计收费的停车场。例如在 前 2 小时，每小时收费 3 元，则停车 1 小时，收费 3 元；2~4 小时，初始金额
3 元，每小时收费 4 元，停车 3 小时，收费 3 元 + 4 元/小时 × 1 小时 = 7 元；
依次到最大收费时长。 若超过最大时间段需要按照分时收费规则继续累计收费，则启用最大时段后 单一计费，设置相关参数。不勾选，则超过最大时间后费用清零，重新按照 复合规则计费。
7. 可选操作: 已配置的规则支持如下操作。
规则验证 在添加页面，单击规则验证，可对当前收费规则进行验证。
编辑 勾选已配置的规则，单击后可修改收费规则信息。
删除 勾选已配置的规则，单击后可删除收费规则信息。
软件支持设置画面分割，方便预览。
操作步骤
1. 单击 车辆管理 → 监控配置 。
2. 选择主界面展示画面数量。

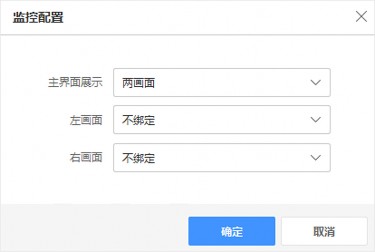

图 3-6 设置预览显示参数
3. 根据实际需求，选择画面显示的车道。
4. 单击确定。
结果说明
各画面按照所设位置显示。
软件支持查看通行、道闸和收费放行等信息。
前提条件
已成功接入抓拍机、道闸等设备。
操作步骤
1. 单击车辆管理。
2. 单击画面预览，根据实际需求进行预览设置。
3. 根据实际需求，控制道闸状态。 开闸 道闸栏杆抬起。
关闸 道闸栏杆落下。
锁闸 道闸栏杆被锁，无法通过遥控或事件触发等方式改变栏杆状态。
说明
单击 ，可手动抓拍车辆图片。
4. 可选操作: 当出现车辆不能自动通行的状况时，可进行手动放行。 现金收费放行
当匹配到收费规则时，单击现金收费放行进行收费，结算后可放行。 手动放行
当匹配不到收费规则时，系统默认生成一条免费规则，此时可单击手动放行进行放行。
说明
● 单击
可以查看当前收费细则。
● 收费信息显示视设备型号而定，请以实际设备为准。
5. 可选操作: 还可进行如下操作。
模糊匹配 当未找到车辆的入场信息时，可单击
人工匹配入场车，进行校正。
通行记录 勾选筛选条件，可筛选出符合条件的通行记录。
当操作员需要交班时，可单击 交班/admin → 切换用户 ，核对当前收费金额后切换新用户登 录。
单击交班，可进行交接班。查看当前收费统计后，自动弹出登录框，提示其他用户登录。 单击 admin → 切换用户 ，自动弹出登录框，提示其他用户登录。
说明 在对应页面上，单击打印，可打印当前收费统计。
软件支持查询通行信息、过车收费、缴费信息、交接班及操作记录等信息。
操作步骤
说明
● 支持查询的数据类型视设备型号而定，请以实际设备为准。
● 为防止误删除数据导致出场结算失败，请创建普通管理员进行操作。
1. 单击综合查询。
2. 单击想要查询的数据类型。
3. 填写要需要查询的车辆信息。
4. 单击查询显示查询结果。
说明 在查询结果列表中单击数据行，车辆图片和详细的车辆信息会被显示在屏幕右侧。
5. 可选操作: 还可进行如下操作。
导出 导出查询结果至本地。
查询结果配 置
右键单击查询结果列表表头，可设置显示的查询结果项。
删除 删除单条或多条查询结果。
说明
仅限超级管理员、管理员、以及拥有删除场内车数据权限的普通用户操 作。
过滤免费 勾选后，过滤有免费记录的车辆信息。
软件支持对车流量、收费详情与缴费详情等数据进行统计。
操作步骤
说明
支持的数据统计类型视设备型号而定，请以实际设备为准。
1. 单击数据统计。
2. 选择需要统计的数据类型。
3. 根据实际需求，设置统计条件。
4. 单击统计。 界面中显示生成的柱状图或折线图。
5. 可选操作: 单击导出图片，将统计结果导成图片格式并保存至本地。
说明 仅部分统计类型支持数据导出，请以实际界面为准。
单击
，在 设备管理 → 添加 中，根据实际接入设备选择接入类型。
通过添加抓拍单元，实现车牌的识别和抓拍。
操作步骤
1. 单击添加。
2. 选择抓拍单元。
图 5-1 添加抓拍单元
3. 输入设备名称、IP 地址等基础信息。
4. 可选操作: 单击测试，测试设备连接是否正常。
5. 可选操作: 如添加的设备是抓拍显示一体机，可设置 LED 显示屏相关参数。
1) 勾选内置 LED 屏幕。
2) 设置屏尺寸。
3) 单击显示配置，根据实际场景设置 LED 屏显示内容的实时格式和固定格式。 实时格式
针对不同车辆类型，单击显示内容下的文本框，选择具体显示内容，设置文字颜色、 显示方式等参数，LED 屏将实时显示选择的内容。
固定格式
LED 屏固定显示设置的内容。 启用固定信息
勾选后，单击显示内容下的文本框，选择具体显示内容，设置文字颜色、停车场等 参数。LED 屏将固定显示选择的内容。
强制显示已满
勾选后，无论实际余位多少，LED 屏均显示车位已满。
6. 设置高级参数。
道闸控 制
牌识功 能
方向监 测
如识别到添加的设备是抓拍显示一体机，可选择由本机控制或相机控制道闸。
牌识功能默认启用，可识别车牌号码。
当实际环境中没有道闸时，勾选启用，在
→ 出入口 的设备绑定中管关联出 入口设备时，在入口相机中，将从上到下绑定到入口车道，从下到上绑定到出 口车道；在出口相机中，将从上到下绑定到出口车道，将从下到上绑定到入口 车道。
7. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
通过添加道闸，控制车辆出入。
5.2.1 添加一体机道闸 通过添加一体机道闸，实现对出入口的管理。 操作步骤‌
1. 单击添加。
2. 选择一体机道闸。
图 5-2 添加一体机道闸
3. 设置设备名称、设备型号、IP 地址 用户名等信息。
4. 可选操作: 单击测试，测试设备连接是否正常。
5. 设置高级参数。 方向监测
实际环境中没有道闸杆子时，可选择启用方向监测，在
→ 出入口 的设备绑定中管关 联出入口设备时，在入口相机中，将从上到下绑定到入口车道，从下到上绑定到出口车 道；在出口相机中，将从上到下绑定到出口车道，将从下到上绑定到入口车道。
6. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
5.2.2 添加继电器道闸 通过继电器接入的道闸，请按照下述步骤添加。 操作步骤‌
1. 单击添加。
2. 选择道闸。
3. 输入设备名称。
图 5-3 添加继电器道闸
4. 设置道闸控制指令输出和道闸信号输入。 开闸/关闸
对应终端的报警输出口，用信号量控制。 开到位/关到位
对应终端的报警输入口。
5. 可选操作: 单击测试，测试设备是否连接正常。
6. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
通过添加显示屏显示车位信息、提示信息、收费信息等。
前提条件
已使用专用软件配置好显示屏相关参数，并与软件所在终端正常通讯。
操作步骤
1. 单击添加。
2. 选择显示屏。
3. 输入设备名称。
4. 选择显示类型。
5. 根据实际情况选择控制卡类型。
6. 选择通讯模式。
图 5-4 添加显示屏
- 通过串口接入的显示屏，请选择串口通讯，配置串口参数与接入参数一致。
- 通过网络接入的显示屏，请选择网络通讯，配置显示屏 IP 地址。
7. 设置屏尺寸。
8. 单击显示配置设置不同屏幕类型的显示信息。完成后单击保存。
入-区位 屏
入-提示 屏/出-收 费屏
勾选启用固定信息单击显示内容下的文本框，选择具体显示内容，设置文字 颜色、显示方式等参数，显示屏将显示选择的内容。 如勾选强制显示已满，则无论实际余位多少，显示屏均显示车位已满。
● 实时格式 针对不同车辆类型，单击显示内容下的文本框，选择具体显示内容，设置 文字颜色、显示方式等参数，显示屏将实时显示选择的内容。
● 固定格式 显示屏固定显示设置的内容。
○ 启用固定信息：单击显示内容下的文本框，选择具体显示内容，设置文 字颜色、显示方式等参数。显示屏将固定显示选择的内容。
○ 强制显示已满：勾选后，无论实际余位多少，显示屏均显示车位已满。
9. 可选操作: 单击测试，测试设备是否显示正常。
10. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
通过添加出入口控制机，实现车辆进出管理、缴费等功能。
操作步骤
1. 单击添加。
2. 选择出入口控制机。
3. 输入设备名称。
4. 选择设备型号。
图 5-5 添加出入口控制机
5. 输入 IP 地址、数据端口、用户名等参数。
6. 可选操作: 单击测试，测试设备连接是否正常。
7. 设置高级参数。
牌识功 能
牌识功能默认启用，可识别车牌号码。
方向监
测 当实际环境中没有道闸时，勾选启用，在 → 出入口 的设备绑定中管关联 出入口设备时，在入口相机中，将从上到下绑定到入口车道，从下到上绑定
到出口车道；在出口相机中，将从上到下绑定到出口车道，将从下到上绑定 到入口车道。
多通道 绑定
脱机报 警
需要将当前通道虚拟为多个通道绑定不同车道时，可启用此功能。
需要进行设备离线报警时启用，设置离线时间。离线超过设置时间后，发送 报警信息。
8. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
5.5.1 添加近距离读卡器 通过添加近距离读卡器，实现近距离读卡和识别。 操作步骤‌
说明
1 台终端只能添加 1 个近距离读卡器。
1. 单击添加。
2. 选择读卡器。
3. 输入设备名称。
4. 根据实际接入的读卡器，选择读卡器类型。
图 5-6 添加近距离读卡器
5. 选择近距离读卡器(D8E)时，请配置读卡器用户名和密码等参数。
说明 选择近距离读卡器(D8)时多车道切换为预留功能。
6. 可选操作: 单击测试，测试设备连接是否正常。
7. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
5.5.2 添加远距离读卡器 通过添加远距离读卡器，实现远距离读卡和识别。 操作步骤‌
1. 单击添加。
2. 选择读卡器。
3. 输入设备名称。
4. 选择读卡器类型为远距离读卡器(900M)或远距离读卡器(2.4G)。
5. 设置 IP 地址。
图 5-7 添加远距离读卡器
6. 可选操作: 单击测试，测试设备连接是否正常。
7. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
5.5.3 添加蓝牙读卡器 通过添加蓝牙读卡器，实现蓝牙读卡和识别。 操作步骤‌
1. 单击添加。
2. 选择读卡器。
3. 输入设备名称。
4. 选择读卡器类型为蓝牙读卡器。
5. 设置串口号和设备地址码。
图 5-8 添加蓝牙读卡器
6. 可选操作: 单击测试，测试设备连接是否正常。
7. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
通过添加扫描枪或扫描器，实现条形码或二维码扫描。
操作步骤
1. 单击添加。
2. 选择扫描枪/扫描器。
3. 输入设备名称。
4. 选择设备类型。
图 5-9 添加扫描设备
设置波特率和串口号。
扫码显示一体机 设置 IP 地址、端口号等信息。
5. 可选操作: 单击测试，测试设备连接是否正常。
6. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
通过添加可视对讲机，可与管理中心实现可视对讲。
操作步骤
1. 单击添加。
2. 选择可视对讲机。
3. 设置设备名称。

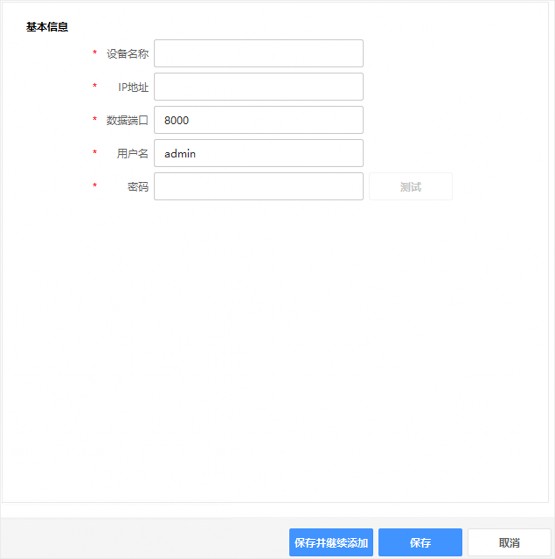

图 5-10 添加可视对讲机
4. 设置 IP 地址、数据端口等信息。
5. 可选操作: 单击测试，测试设备连接是否正常。
6. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
通过添加一体机，实现 LED 显示、车牌识别和抓拍等，进行出入口管控。
操作步骤
说明
不同设备类型支持添加的参数不同，请以实际接入的设备类型为准。
1. 单击添加。
2. 单击守蔚系列。
3. 填写设备基本信息。
图 5-11 添加守蔚
4. 可选操作: 单击测试，测试设备是否连接正常。
5. 可选操作: 根据实际需求配置 LED 款显示配置和高级设置。
6. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
设备支持添加摄像机型号，比对接入设备进行道闸联动。
操作步骤
1. 单击 参数配置 → 相机型号配置 。
图 5-12 配置摄像机型号
2. 单击添加，输入型号，单击确定。
说明 添加的补光抓拍单元型号主要是为了让系统能自动识别出是否有控制道闸的功能。
3. 可选操作: 选择添加的型号，单击删除，可删除该型号。
4. 单击保存参数。
单击车卡管理，软件支持车辆信息分组和卡片信息与车辆绑定，用于车辆通行和停车收费管 理。
配置车卡信息，实现对车辆的批量放行。
操作步骤
1. 单击添加。
2. 选择发卡器类型。
图 6-1 添加车卡信息
说明 如启用连续发卡，则发卡器类型默认为近距离发卡器。
3. 设置卡片信息。
1) 设置卡片类型、开始时间和截止时间等参数。
2) 单击发卡，获取卡号信息。
说明 发卡功能主要针对无法牌识的车辆（例如，摩托车），该功能视型号而定。
4. 配置车辆信息相关参数。
说明 如需对不同车辆设置相同的放行规则和收费规则，请先设置车辆分组。
5. 设置车主姓名、车卡分类和手机号码等参数。
6. 可选操作: 根据实际情况设置其余参数和停车场权限。
7. 单击保存并继续添加保存当前配置并开始配置下一个设备或单击保存完成当前配置。
软件支持检测卡片发行状态。
操作步骤
1. 选择需要检测的卡片。
2. 单击卡片检测。
结果说明
若未发行，则弹框提示未发行。若已发行，则弹框显示卡片信息，并可通过点击跳转至车卡 修改界面。
软件支持对现有车卡进行充值。
操作步骤
1. 单击车卡数据行，可在右侧查看更多信息。
2. 根据实际需求，单击数据行的充值/补卡/注销。 固定车续期
当添加的车卡类型为固定卡时，根据实际情况设置包期规则并进行充值。 储值卡充值
添加的车卡类型为储值卡时，根据实际情况输入金额进行充值。
说明 仅支持车牌号码作为储值卡进行储值过车扣费。
软件支持支持查找车卡信息。
操作步骤
1. 在车卡管理界面选择查询条件。
2. 输入查询信息。
3. 单击查询。
4. 可选操作: 如需查看已过期车卡信息，可在界面右上方单击过期卡。
结果说明
界面显示相应的车卡信息。
软件支持导出车卡信息至本地，方便备份管理。
操作步骤
1. 单击导出。
2. 选择本地保存目录，单击保存。
软件支持修改或注销已有车卡信息。
前提条件
已有车卡信息。
操作步骤
1. 选中单条车卡信息。
2. 还可进行如下操作。
编辑 勾选单条车卡信息，单击后可修改车卡信息。
批量操作 勾选多条车卡信息，单击后可批量充值、修改车卡信息、配置停车场权限。
3. 单击保存。
4. 可选操作: 还可视实际情况，在数据行单击补卡/注销等进行相关操作。
在布控管理界面中录入的车辆在一定时间内会被禁止通行。当检测到布控的车牌后，系统会 提示管理员。
软件支持添加布控车辆。
操作步骤
1. 单击 布控管理 → 添加 。
2. 选择布控状态为启用。

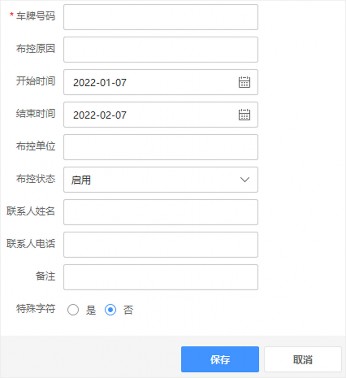

图 7-1 添加布控车辆
3. 填写车牌号码、布控原因、开始和结束时间等。
4. 可选操作: 设置特殊字符，可根据正则表达式的方式匹配车牌。
5. 单击保存。
6. 可选操作: 勾选一条布控信息，单击编辑/删除可修改/删除该条信息。
软件支持查询布控车辆相关信息。
操作步骤
1. 单击布控管理，选择查询条件。
2. 输入查询信息。
3. 单击查询。
结果说明
界面显示相应的布控车辆信息。
软件支持批量导出布控车辆名单。
操作步骤
1. 单击布控管理，选择查询条件。
2. 输入查询信息。
3. 单击查询。
4. 勾选需要导出的车辆信息。
5. 单击导出布控车辆，导出车辆信息至本地。
单击
进入系统设置界面，并进行收费配置。
软件支持配置减免规则，实现对相关车辆的金额减免。
操作步骤
1. 单击 收费配置 → 减免规则 。
2. 单击添加。
3. 填写规则名称、减免方式并设置开始和结束时间。
4. 单击确定。
5. 可选操作: 还可进行如下操作。
编辑 勾选已配置的减免规则，单击后可修改所选的规则信息。
删除 勾选已配置的减免规则，单击后可删除所选的规则信息。
软件支持配置包期收费。包期期限内的车辆通过车牌识别自动放行，且出入次数不受限。适 用于固定车的收费管理。
操作步骤
1. 单击 收费配置 → 包期规则 。
2. 单击添加。
3. 填写包期名称和包期金额。
4. 选择包期类型。
5. 单击确定。
6. 可选操作: 还可进行如下操作。
编辑 勾选已配置的包期规则，单击后可修改所选的包期规则。
删除 勾选已配置的包期规则，单击后可删除所选的包期规则。
软件支持配置固定卡、储值卡、临时卡的工本费用额度。
操作步骤
1. 单击 收费配置 → 工本费用 。
图 8-1 配置工本费
2. 选中需要修改的数据行并单击编辑。
3. 根据实际情况修改卡片费用。
4. 单击确定。
减免券是由系统根据所设的减免规则发行的优惠券。车辆出场时通过扫描减免券，减免相应 金额或时间。
操作步骤
1. 单击 收费配置 → 减免券规则 。
2. 单击发行。
3. 设置减免规则、发行数量和有效期。
4. 单击确定。
说明 需要将打印机设置为系统默认打印机。
结果说明
打印出减免券。
如允许车辆在缴费后免费停留一段时间，请先配置缴费后免费时长。
操作步骤
1. 单击 参数配置 → 参数配置 → 过车设置 。
2. 设置缴费后免费逗留。
3. 单击保存参数。
如需开通移动支付扫码收费，请先配置移动支付。
前提条件
已接入支付扫描设备（例如：扫码枪）。
操作步骤
1. 单击 参数配置 → 移动支付配置 。
2. 勾选启用支付宝支付/启用微信支付。
3. 注册申请支付宝/微信移动支付权限。
说明 注册申请方式请联系对应支付平台。
4. 根据注册获取到的信息填写 APPID、应用私钥、API 密钥、商户号等参数。
说明
支付宝相关密钥需为开放平台密钥；微信支付需要微信公众号 AppID 和微信公众号支付商 户号。
5. 可选操作: 微信支付时，需安装支付证书。
1) 登录支付平台下载证书并保存到电脑。
2) 单击浏览，选择证书。
3) 单击安装。
6. 可选操作: 输入测试付款码并单击扣费测试。若成功扣款 1 分钱，则配置成功。
说明 扣费测试金额会退回到扣款账户中。
7. 单击保存参数。
结果说明
出场时，软件发起扫码收费，车主付款后通行。
单击
进入系统设置界面。本章节描述了停车收费相关功能。
单击
进入系统设置界面，本章节描述了放行相关功能。
9.1.1 配置放行时段 软件支持对入口和不收费出口车道设置放行时间，实现车辆在所设时间内的自动放行。 前提条件‌
已配置收费规则。
操作步骤
1. 单击 放行管理 → 时段放行 。
2. 单击需要配置放行时段的单元格。
3. 勾选放行时段。
图 9-1 配置放行时段
4. 设置匹配的车辆类型和节假日放行方式。
5. 选择星期并设置相应参数。
6. 可选操作: 如需对其他星期设置相同参数，可勾选对应星期并单击复制。
7. 单击确定。
9.1.2 配置超时停车策略 如需对停车超时的车辆进行管理，请先配置超时停车策略。 操作步骤‌
1. 单击 放行管理 → 超时停车 。
2. 选择车辆类型。
3. 设置管控规则。
4. 单击保存并应用。
9.1.3 配置节假日放行 软件支持调整日期为节假日或工作日，实现个性化放行。 操作步骤‌
1. 单击 参数配置 → 参数配置 → 其他配置 。
2. 单击节假日配置。
3. 双击目标日期可调整其为工作日或节假日。
4. 单击保存参数。
设置车卡分类，对不同分类的车卡采用不同的收费规则。
操作步骤
说明
为防止车辆超期无法匹配收费规则，建议配置临时规则。
1. 单击 收费配置 → 车卡分类 。
2. 单击添加。
图 9-2 添加车卡分类
3. 设置分类名称、临时车可匹配等参数。
4. 可选操作: 根据实际情况，勾选占有车位。
5. 可选操作: 设置多次进出封顶规则。 金额封顶
金额达到所设金额后，不再增加费用。 次数封顶
次数达到所设次数后，不再增加费用。 出场当日
指车辆离场的当天。 出场前推
指车辆离场前的若干小时。可通过设置前推时长控制。
6. 设置固定/过期收费规则。
7. 可选操作: 如需特别备注，可填写分类描述。
8. 单击确定。
后续处理
车卡管理界面添加车卡信息时，可选择相应车卡分类。
软件支持配置停车收费时的车辆提示信息，方便操作员识别。
操作步骤
1. 单击 参数配置 → 车辆类型配置 。
2. 添加车辆类型。
说明
● 车辆类型与收费规则绑定，添加后，在出口缴费时，系统会提示切换车辆类型，进而可 使用不同的收费规则。
● 停车类型可自定义固定车类型，例如，亲属车、领导车，过车时进行提示，方便操作员 识别。
1) 单击添加。
2) 输入名称。
3) 单击确定。
3. 可选操作: 选中某个类型，单击删除，可将其删除。
4. 单击保存参数。
如需在特殊情况下（例如，现场车辆无入场记录）进行收费，请先配置异常放行规则。
操作步骤
1. 单击 收费配置 → 异常放行规则 。
2. 单击添加。
图 9-3 添加放行规则
3. 设置规则名称、放行金额、开始和结束时间等参数。
4. 可选操作: 如需设置为默认规则，可勾选默认规则。
5. 单击确定。
6. 可选操作: 还可进行如下操作。
修改异常放行规则 勾选单条规则，单击编辑可修改选中的规则。 删除异常放行规则 勾选规则信息，单击删除可删除选中的规则。
结果说明
当车辆出场无法自动放行时，可在车辆监控界面右下角手动放行处根据异常放行收费规则收 费放行。
配置分组续期，实现对同一分组下的车辆批量续期。
前提条件
已对车辆进行分组。
操作步骤
1. 单击车卡管理。
2. 单击数据行的分组续期。
图 9-4 配置分组续期
3. 根据实际需求，设置充值信息。
4. 单击确定。
结果说明
同组的所有车辆都会按设置规则续期。
一户多车用于多车共享车位的场景，即当车主名下有多辆车时，根据一户多车计费模式，车 辆出场按照固定车和临时车进行管理和缴费，入场的车辆顺序无需对应。
操作步骤
1. 单击 参数配置 → 参数配置 → 过车设置 。
2. 选择一户多车模式。 先出计费
车主的入场车辆数达到包期数后，先出场的先收费，停车费用是超过有效车位的停车时 段的费用。
后进计费 车主的入场车辆数达到包期数后，再进场的车辆均按照临时车收费。
3. 单击保存参数。
软件支持配置临时车多次进出封顶，当车辆达到所设封顶规则时，不再增加费用。
操作步骤
1. 单击 参数配置 → 参数配置 → 临时车多次进出封顶 。
2. 勾选封顶细则并设置相关参数。 次数封顶
次数达到所设次数后，不再增加费用。 金额封顶
金额达到所设金额后，不再增加费用。
3. 选择封顶模式。 出场当日
指车辆离场的当天。 出场前推
指车辆离场前的若干小时。可通过设置前推时长控制。
4. 单击保存参数。
单击
进入系统设置界面，本章节描述了出入口相关功能。
软件支持配置停车场总车位、剩余车位及车位满控制等，方便人员对停车场进行管理。
操作步骤
1. 单击 参数配置 → 参数配置 → 其他配置 。
2. 单击配置停车位。
3. 勾选停车场。
图 10-1 配置停车位
4. 填写停车场名称、总车位数和剩余车位数。
5. 设置车位满处理方式。
6. 可选操作: 根据实际需求，还可单击
进行高级设置。
7. 单击保存。
配置特殊字符，实现对带特殊字符车牌的放行。
操作步骤
1. 单击 参数配置 → 参数配置 → 其他配置 。
2. 单击特殊字符。
3. 单击添加。
4. 输入特殊字符。
5. 单击确定。
6. 可选操作: 还可进行如下操作。
编辑 选中特殊字符所在行并单击编辑，可编辑所选的特殊字符。
删除 选中特殊字符所在行并单击删除，可删除所选的特殊字符。
7. 单击保存参数。
配置过车参数，实现对出入场车辆的自动化管理。
操作步骤
1. 单击 参数配置 → 参数配置 → 过车设置 。
2. 根据实际情况，设置过车参数。 开启多相机抓拍过滤
图 10-2 配置过车参数
勾选后，可实现多相机识别输出准确率较高的识别结果，即只保留准确率最高的一条数 据；不勾选，则同时记录所有相机数据。该选项对控制机无效。
固定车匹配规则 当除省份简称外的车牌显示顺序、字符和所设匹配规则都相符时，才判断为固定车。三 字匹配、四字匹配、五字匹配仅在非收费的情况下生效。
车牌默认省份
设置后，在车牌校准时首选项为所设省份，方便选中。 过期提醒
设置后，按所设时间提前进行过期提醒。 未处理车辆 X 秒后禁止通行
当车辆超出所设时间未被处理时，自动处理为禁止通行。
禁止通行后金额入库并出场 勾选后，对手动放行的出车记录和收费金额录入系统，方便对账。
入场余额小于 X 元后禁止通行 当储值车余额小于设定值时，被禁止放行入场。
储值最小余额 当储值车出场时，余额小于所扣费用，提示扣费失败，禁止出场。
满位时允许剩余车位数为负数 勾选后，停车位已满时，如有车辆继续入场，则剩余车位数从-1 算起，依次类推。
开启等位自动放行
勾选后，当停车位大于 0 时，自动选择等待最久的车辆进场；勾选无牌车有位时重新提 示入场，则提示无牌车扫码入场。
过期固定车入场自动放行 勾选后，当已过期的固定车入场时，予以自动放行。
车型修改 勾选后，按界面显示的规则进行车型对应。
中心收费模式 勾选后，按界面提示，输入卡号/车牌号可查询停车时间和费用，适用于场内缴费。
缴费后免费逗留 车辆在场内并使用平台自助缴费后，还可在所设时长范围内免费逗留。
3. 单击保存参数。
为避免重复上传过车信息，请先进行过滤配置。
操作步骤
1. 单击 参数配置 → 过滤配置 。
2. 根据实际情况，配置过滤模式。
卡片模式过 滤
a. 如需入场只过滤入场刷卡信息，出场只过滤出场刷卡信息，则勾选按 方向过滤。
b. 设置卡片过滤时间。
c. 单击保存参数。
车牌过滤 a. 勾选开启车牌过滤。
b. 设置车牌过滤类型和车牌过滤时间。
c. 单击保存参数。
软件支持配置语音播报，在车辆出入场时进行语音提示。
操作步骤
1. 单击 参数配置 → 语音播报配置 。
2. 根据实际需求，配置语音播报内容。
3. 配置语音播报时间段和音量，避免在不必要时间段进行播报导致扰民。
说明 单击测试，可测试语音播报效果。
4. 可选操作: 根据实际情况，配置守蔚系列 LCD 款/无人值守一体机的显示及语音配置。
5. 单击保存参数。
软件支持配置开机自动运行。
操作步骤
1. 单击 → 参数配置 → 参数配置 → 基本配置 。
2. 勾选开机自动运行本软件。
3. 单击保存参数。
结果说明
设备开机后，自动运行软件。
图 11-1 配置开机运行
软件支持配合打印机自动打印票据。
前提条件
已在软件运行环境中接入打印设备。
操作步骤
1. 单击
→ 参数配置 → 参数配置 → 基本配置 。
图 11-2 配置打印参数
2. 勾选打印收费票据，并设置打印份数。
3. 单击保存参数。
结果说明
费用结算后，打印机自动出票。
软件支持自动开启牌识，配置步骤如下。
前提条件
已添加抓拍设备。
操作步骤
1. 单击 → 参数配置 → 参数配置 → 基本配置 。
2. 勾选系统运行时启动牌识。
3. 单击保存参数。
结果说明
图 11-3 配置自动开启牌识
软件启动后，出入口有抓拍图片时，自动启用牌识。
软件支持预览网络控制机的模拟通道画面，具体操作如下。
操作步骤
1. 单击 → 参数配置 → 参数配置 → 基本配置 。
2. 勾选控制机模拟车道预览。
结果说明
图 11-4 开启模拟通道预览
设备接入控制机后，单击车辆监控可查看控制机模拟通道画面。
软件支持图片、操作日志等存储路径和存储时间等参数配置。
操作步骤
1. 单击 → 参数配置 → 参数配置 → 存储设置 。
2. 设置存储参数。
图 11-5 配置数据存储
操作记录保存天数 软件操作日志（例如登录、退出等）的保存时间。 数据保存时间 过车\行人\交接班\过车收费等数据保存时间。 图片保存天数 图片保存时间。
图片保存路径 单击浏览，可修改图片存储路径。
说明
超过设置时间，将从前往后覆盖掉之前记录。0 表示不覆盖，存储满之后自动停止存储。
3. 单击保存参数。
软件支持切换本地和远程数据库，用于组成级联管理系统。
前提条件
使用远程数据库需要软件运行环境与远程数据库正常通讯。
操作步骤
1. 单击
→ 参数配置 → 参数配置 → 其他配置 。
2. 单击切换数据库。
3. 选择需连接的数据库。远程数据库需配置数据库 IP 地址和端口。
4. 单击确认。
5. 可选操作: 单击测试，测试数据库是否连接正常。
6. 单击保存参数。
软件支持切换 RS-485 参数，适用多个通讯版本。例如蓝牙读卡器通过 RS-485 接口接入软件运 行环境，出现版本不兼容时，可切换 RS-485。
操作步骤
1. 单击
→ 参数配置 → 参数配置 → 基本配置 。
2. 勾选手动 485 切换。
3. 单击保存参数。
软件支持备份和还原数据库，提高数据安全性。
操作步骤
1. 单击 → 参数配置 → 数据库备份 。
图 11-6 备份数据库
2. 勾选重要数据备份，设置备份间隔。 每隔设置时间后，备份一次布控名单和停车收费等配置参数。
3. 选择备份个数。
4. 选择备份数据，单击还原选中文件。 软件配置和名单等恢复到已备份的数据版本。
5. 单击保存参数。
为提高系统安全，管理员用户应该为不同用户创建专用账户，并对其分配权限，避免不同人 员间共享同一用户。
操作步骤
1. 单击
→ 用户管理 。
2. 添加用户。
1) 单击用户管理。
2) 单击添加。
3) 输入用户名和密码。
说明 为保护您的个人隐私和企业数据，避免产品的网络安全问题，建议您设置符合安全规范 的高强度密码，并定期修改密码。
4) 选择角色。不同角色权限不同，详细参见角色配置步骤。
5) 单击保存。
3. 如需细化权限分类，可添加角色，配置权限。
说明 仅普通用户权限可配置和修改，超级管理员和管理员账户权限固定，不可修改。
1) 单击角色管理。
2) 单击添加。
3) 输入角色名称，勾选相关权限。
4) 单击保存。
4. 其他操作。
编辑 ● 勾选用户，单击编辑，可修改用户密码、角色等信息。
说明
○ 暂时不使用的用户，可选择不启用。
○ 超级管理员账户仅支持修改密码。
● 勾选角色，单击编辑，可修改角色名称等信息。
删除 勾选用户/角色，单击删除，可删除用户。
软件支持配置电脑在固定时间重启。
操作步骤
1. 单击 → 参数配置 → 参数配置 → 基本配置 。
2. 勾选定时重启。
3. 设置重启时间。
4. 单击保存参数。
结果说明
图 11-7 定时重启
在设置时间点，电脑自动重启，重启后软件自动登录。
软件支持联动其他设备进行放行控制，具体配置如下。
操作步骤
1. 单击
→ 参数配置 → 参数配置 → 远端控制配置 。
2. 勾选远端主控出入口。
3. 选择需要联动的设备。
4. 单击保存参数。
结果说明
在软件运行设备上检测到放行异常、超时或对讲请求，可在联动设备上进行放行、收费或对 讲控制。
软件支持配置快捷键进行放行控制。
操作步骤
1. 单击
→ 参数配置 → 参数配置 → 热键设置 。
2. 在放行中输入操作快捷键。
3. 单击保存参数。
软件支持生成平台接入密钥，提高数据安全。
操作步骤
1. 单击
→ 参数配置 → 参数配置 → 其他配置 。
2. 单击生成参数。
3. 单击添加，生成导入密钥。
4. 单击保存参数。
5. 可选操作: 勾选密钥，单击删除，可删除已生成的密钥。
后续处理
在接入平台时输入密钥信息。
软件支持接入第三方平台，在平台端控制车辆放行。
前提条件
已布置好接入平台，且与平台通讯正常。
操作步骤
说明
软件仅支持接入 1 个平台，启用 1 个后，另 1 个自动失效。
1. 单击 平台接入 → 第三方对接平台 。
2. 勾选启用。
图 12-1 接入第三方平台
3. 设置最大连接时限、最大请求时限、停车场编号、心跳间隔等参数。
4. 配置放行请求数据上传。 待入场请求
勾选后，输入平台 URL。软件在收到入口相机抓拍的车牌信息时，若道闸未自动抬杆，
可在平台端确认车辆是否放行。 待出场请求
勾选后，输入平台 URL。软件在收到入口相机抓拍的车牌信息时，若道闸未自动抬杆，
可在平台端确认收费金额、车辆是否放行等信息。
5. 配置平台数据上传。
1) 勾选需上传平台的数据。
2) 勾选已放行上传，输入平台 URL。 过车后，软件将过车信息和相关数据发送到平台。
6. 填写基本配置中的停车点和停车场等信息。
7. 单击保存。
后续处理
在平台端添加软件信息。
软件支持接入 8630 云平台，在平台端控制车辆放行。
前提条件
已布置好接入平台，且与平台通讯正常。
操作步骤
说明
软件仅支持接入 1 个平台，启用 1 个后，另 1 个自动失效。
1. 单击 平台接入 → 8630 云平台 。
2. 勾选启用。
图 12-2 接入 8630 云平台
3. 设置最大连接时限和最大请求时限。
4. 根据平台所在网关地址填写对接网关地址。
5. 若平台支持二维码支付，则根据平台端收费二维码地址，填写二维码地址。
6. 根据平台预留信息填写终端编号和密码等参数。
7. 根据实际需要勾选上传平台的数据和平台需下发的信息。 上传禁止通行记录
勾选后，上传禁止通行记录至平台。 启用平台 ETC
勾选后，默认优先启用 8630 云平台 ETC。若需要设置本地 ETC 优先，可去勾选。
接入平台被扫支付 若平台支持二维码支付，勾选后，由平台端进行扫描支付，软件端的移动支付失效。
启用无杆模式 勾选后，在现场无道闸的状态下，车辆可以不付费快速通行（欠费）。
启用余位锁闸逻辑 勾选后，若有空余停车位，道闸固定开闸，车位满后关闸。该功能配合启用无杆模式的 情况下使用。
免费也向平台请求出场 勾选后，在收费车道免费的出场车辆（不包括由于启用无入场可免费放行产生的免费车 辆），软件向平台请求出场。适用于平台支持返回历史欠费及欠费二维码的情况。
无入场请求动态二维码 若平台支持二维码支付，勾选后，无入场记录的车辆，软件向平台请求下发收费二维码。
启用本地异常收费 勾选后，无入场记录的车辆，按照异常放行规则中设置的收费金额进行收费。
入场请求是否可放行 勾选后，车辆入场时，软件向平台请求入场是否可放行。
超时账单查询有无付款 勾选后，对平台超时账单进行主动查询，确认是否缴费成功。
以卡号替换无车牌上传 勾选后，无牌车上传卡号至平台，通过卡号进行线上缴费。
8. 填写基本配置中的停车点和停车场等信息。
9. 单击保存。
后续处理
在平台端添加软件信息。
UD26995B
